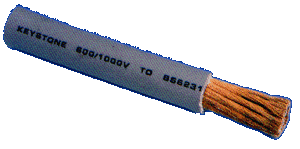

| 聚氯乙烯絕緣配電控制用高溫軟電線 |
| 用途 | : | 廣泛用於開關, 控制及電力轉換控制面板佈線, 馬達和整流儀器內部連接線, 操作溫度在90°C的場合 |
| 結構 | : | 細銅絲絞合導體, PVC絕緣電纜 |
| 顏色 | : | 黑, 藍, 棕, 灰, 紅, 白, 黃, 橙, 綠, 黃綠及奶白 |
| 標準 | : | BS6231:2006:Table 2 (CK) TypeL Heat resistance 90°C 高溫線 |
| 電壓 | : | 600/10000V |
產品尺寸:
|
類型
|
 |
標稱截面
mm |
|
絕緣厚度
mm |
|
外徑
mm |
|
重量
kg/km |
|
在90°C時絕緣電阻
M - km |
|
||||||||||
|
CK
|
|
0.5
0.75 1.0 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 |
|
0.8
0.8 0.8 0.8 0.8 0.8 0.8 1.0 1.0 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0 2.2 |
|
2.6
2.8 3.0 3.3 3.7 4.3 5.8 6.9 8.1 9.9 11.5 13.6 15.7 17.9 19.9 22.2 24.5 28.0 |
|
12
15 18 23 34 48 70 119 177 273 372 530 732 965 1,215 1,512 1,850 2,428 |
|
0.0161
0.0141 0.0128 0.0111 0.0094 0.0077 0.0059 0.0058 0.0048 0.0047 0.0040 0.0039 0.0033 0.0032 0.0029 0.0029 0.0029 0.0028 |
